Как подготовить здание к установке лифта: закладные детали, электропитание и строительные проёмы

Что предусмотреть в шахте, на этажах и в электроснабжении до начала монтажа лифтового оборудования

Подготовка здания к установке лифта начинается до монтажа оборудования. Нужно согласовать размеры шахты и проёмов, расположение закладных деталей, требования к основанию и схему электропитания. Если эти параметры не увязать с выбранной моделью лифта, строительную часть может потребоваться переделывать.

Точные размеры и нагрузки зависят от типа лифта, грузоподъёмности, скорости, высоты подъёма, числа остановок и комплектации. Поэтому строителям и проектировщикам нужно использовать строительное задание и чертежи именно для выбранного оборудования.

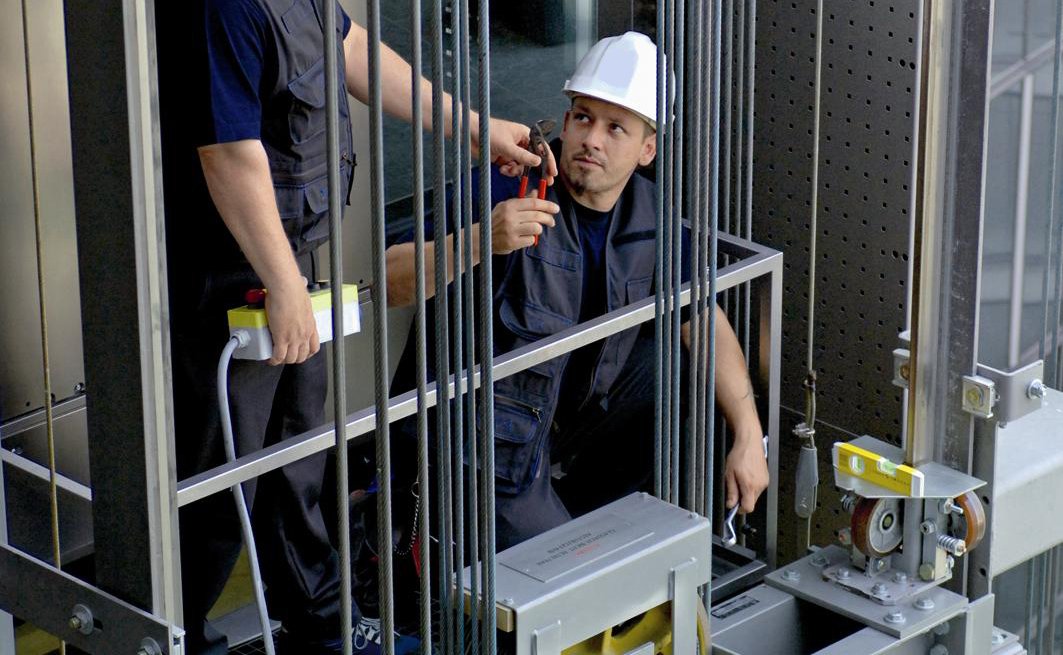

Строительную часть здания согласуют с требованиями конкретной модели лифта

В статье разберём, что проверить в шахте и проёмах, для чего нужны закладные детали, какие данные запросить по электропитанию и как организовать подготовку нового или уже построенного здания.

Что нужно предусмотреть до установки лифта

До начала строительных работ определяют модель и основные характеристики лифта, получают строительное задание и координируют его с проектами здания. В строительном задании указываются требования к шахте, приямку, верхнему пространству, дверным проёмам, креплениям и инженерным системам.

Строительное задание на лифт

Строительное задание — это комплект требований к зданию, которые нужны для установки выбранного лифтового оборудования. Его используют проектировщики, строительная организация, электрики и монтажная команда.

В зависимости от модели и конфигурации в строительном задании могут быть указаны:

• назначение и основные характеристики лифта;
• размеры и расположение шахты;
• глубина приямка и высота пространства над верхней остановкой;
• отметки этажей и размеры дверных проёмов;
• требования к стенам, перекрытиям и основанию;
• места установки закладных деталей или разрешённых креплений;
• нагрузки на конструкции здания;
• положение оборудования, шкафа управления и машинного помещения, если оно предусмотрено;
• параметры электропитания и точки подключения;
• требования к условиям монтажа и обслуживания.

Состав документации зависит от лифта и проекта. До начала работ проверьте, что актуальные чертежи переданы всем участникам строительства и относятся к одной и той же модели и конфигурации.

Шахта лифта и строительные проёмы

Шахта должна соответствовать компоновке лифта по всей высоте здания. Проверяют не только ширину и глубину, но и вертикальность стен, положение проёмов, отметки этажей и наличие пространства для оборудования.

Размеры шахты

Внутренние размеры шахты определяют по монтажному чертежу. На них влияют габариты кабины, расположение направляющих, дверей и других элементов оборудования. Не следует рассчитывать шахту только по наружным размерам кабины.

Дверные проёмы

На каждом этаже проверяют ширину и высоту проёма, его положение относительно шахты и отметки чистого пола. Важно учитывать, что после отделки размеры и уровень пола могут измениться.

Приямок и верхнее пространство

Для выбранной модели задаются требования к глубине приямка и расстоянию над верхней остановкой. Эти параметры связаны с конструкцией лифта и не должны назначаться по усреднённым значениям.

Отметки этажей и соосность

До монтажа сверяют фактические отметки этажей и соответствие проёмов монтажным чертежам. Это помогает установить двери и оборудование в проектное положение.

Закладные детали для установки лифта

Закладные детали — это элементы, предусмотренные в конструкциях здания для крепления лифтового оборудования. В зависимости от проекта это могут быть металлические пластины, балки, опорные элементы или другие детали.

В шахте закладные или согласованные точки крепления могут предусматриваться для кронштейнов направляющих, дверных конструкций, оборудования в верхней части шахты и других монтажных узлов. Конкретный состав определяется схемой лифта и материалом шахты.

Что согласовать по закладным

• назначение каждого элемента;
• координаты и высотные отметки установки;
• размеры, материал и способ крепления;
• расчётные нагрузки и связь с несущими конструкциями;
• необходимость доступа для сварки, болтового соединения или монтажа анкеров;
• защиту металлических частей, если она указана в проекте.

Не устанавливайте закладные «по месту» без согласованной схемы. Ошибка в их расположении может помешать креплению оборудования или потребовать дополнительных работ с конструкциями здания.

Некоторые решения предусматривают крепление анкерами, а не заранее заложенными пластинами. Выбор способа крепления должен соответствовать монтажному проекту и требованиям к основанию.

Электропитание лифта

Параметры электропитания зависят от модели, привода, грузоподъёмности, скорости и комплектации лифта. До прокладки кабелей получите от поставщика технические данные по подключению и передайте их проектировщику электроснабжения.

По документации конкретного оборудования уточняют:

• напряжение, число фаз и частоту сети;
• расчётную мощность и требования к питающей линии;
• место подключения и расположение вводного устройства;
• требования к автоматическим выключателям и другим защитным устройствам;
• требования к защитному заземлению;
• трассу прокладки кабелей до лифта и шкафа управления;
• отдельные требования к освещению, розеткам или вспомогательным цепям, если они указаны в проекте;
• условия подключения устройств аварийной связи или эвакуации, если они предусмотрены.

Не выбирайте сечение кабеля и номиналы защитных устройств по аналогии с другим лифтом. Эти параметры должен определить проектировщик на основании технических данных оборудования и проекта электроснабжения.

Машинное помещение и размещение оборудования

В зависимости от конструкции лифт может иметь отдельное машинное помещение или оборудование, размещаемое в шахте либо в выделенной зоне здания. Это влияет на планировку, прокладку кабелей и доступ для монтажа и дальнейшего обслуживания.

Если машинное помещение предусмотрено, в проекте согласуют его размеры, расположение дверей, подходы, электрические подключения и условия среды. Для безмашинного лифта заранее определяют место шкафа управления и маршрут кабелей.

Температурный режим, вентиляцию, влажность и другие условия проверяют по документации оборудования. Не следует размещать лифтовые узлы в помещении, параметры которого не соответствуют требованиям изготовителя.

Основание, перекрытия и нагрузки

Лифтовое оборудование передаёт нагрузки на конструкции здания через предусмотренные точки опирания и крепления. Эти нагрузки нужно учитывать при проектировании шахты, приямка, перекрытий и других несущих элементов.

До начала монтажа проектировщик и поставщик должны согласовать:

• места и величины нагрузок на конструкции;
• требования к основанию и полу приямка;
• схему крепления направляющих и другого оборудования;
• закладные детали или допустимые способы анкерного крепления;
• дополнительные балки или опоры, если они предусмотрены проектом.

Если лифт устанавливают в существующем здании, состояние конструкций следует обследовать до выбора решения. Нельзя считать, что старая шахта автоматически подходит для нового оборудования.

Этапы подготовки здания к установке лифта

Как подготовить существующее здание

При реконструкции или установке лифта в уже построенном здании сначала обследуют доступное пространство и несущие конструкции. Проверяют фактические размеры шахты, состояние стен и перекрытий, расположение коммуникаций, возможность устройства приямка и подключения электропитания.

По результатам обследования подбирают оборудование, которое подходит для объекта, или разрабатывают проект адаптации здания. Если требуется изменить проёмы, шахту или несущие конструкции, решение должно быть согласовано с проектировщиком.

Не начинайте резку перекрытий, устройство новых проёмов или перенос конструкций до проверки проекта. Такие работы могут затронуть несущие элементы и инженерные сети.

Частые ошибки при подготовке здания

Строят шахту до выбора модели

Размеры и компоновка оборудования могут отличаться у разных лифтов. Сначала получите строительное задание, затем фиксируйте проектные размеры шахты и проёмов.

Переносят закладные без согласования

Закладные должны совпадать с местами крепления на монтажном чертеже. Их смещение может усложнить монтаж или потребовать проектного решения.

Используют параметры электропитания другого лифта

Даже похожие модели могут иметь разные электрические требования. Запросите данные именно для заказанного оборудования.

Не учитывают чистовую отделку

Толщина напольного покрытия влияет на фактические отметки этажей и положение дверных проёмов. Эти значения нужно согласовать до завершения отделки.

Не проверяют шахту перед монтажом

Фактические размеры могут отличаться от проекта. До доставки оборудования сверьте готовую строительную часть с актуальными чертежами.

Чек-лист перед началом монтажа лифта

• выбранная модель и её конфигурация подтверждены;
• строительное задание и монтажные чертежи актуальны;
• размеры и геометрия шахты проверены;
• дверные и технологические проёмы выполнены по проекту;
• глубина приямка и верхнее пространство соответствуют чертежам;
• закладные детали или согласованные точки крепления находятся на проектных местах;
• нагрузки на конструкции учтены проектировщиком;
• параметры электропитания согласованы;
• подготовлены точки подключения и предусмотренные защитные устройства;
• обеспечен доступ для доставки и выполнения монтажных работ;
• фактическая готовность объекта подтверждена до начала монтажа.

Какие данные запросить у поставщика лифта

Перед передачей исходных данных проектировщикам запросите у поставщика комплект требований для выбранной модели:

• план и разрез шахты с размерами;
• размеры и положение дверных проёмов;
• требования к приямку и верхнему пространству;
• схему закладных, опор и точек крепления;
• нагрузки на строительные конструкции;
• параметры электропитания и схему подключения;
• требования к машинному помещению или зоне размещения оборудования;
• условия по температуре, влажности и другим параметрам среды;
• перечень работ, которые должны быть выполнены до монтажа.

Часто задаваемые вопросы

Подготовка здания к установке лифта в Lift Market

Чтобы подобрать оборудование и подготовить строительное задание, нужно знать назначение лифта, грузоподъёмность, высоту подъёма, количество остановок и параметры объекта.

Если здание уже спроектировано или построено, подготовьте планы, разрезы шахты, данные по электропитанию и результаты замеров. По этим материалам можно проверить, какие варианты оборудования подходят для объекта и что потребуется предусмотреть перед монтажом.
